光伏AVC/AGC系統概述 AVC和AGC都是應用于光伏電站中的，AVC是自動電壓控制（Automatic Voltage Control）的縮寫。它利用計算機和通信技術自動控制電網中的無功功率和調壓設備，以達到確保電網安全，優質，經濟運行的目的。光伏電站電壓無功自動控制系統包含AVC控制主機、遠動通信裝置、光伏電站AVC控制主控單元等部分。通過104規約和上一級主站進行通計，獲取主站的電壓目標命令或無功目標命令后，對場內主變分接頭、容抗器組、逆變器進行協調分區智能控制，通過調節場內無功出力，達到對并網點電壓的調節作用。AGC是有功功率自動控制系統，主要接收調度主站定期下發的調節目標或當?shù)仡A(yù)定的調節目標計算光伏電站功率需求，通過選擇控制設備并進行功率分配，并將最終控制指令自動下達給被控制設備，最終實現光伏電站有功功率控制，跟蹤調度中心下發的有功功率調節目標值，達到光伏電站并網技術要求。

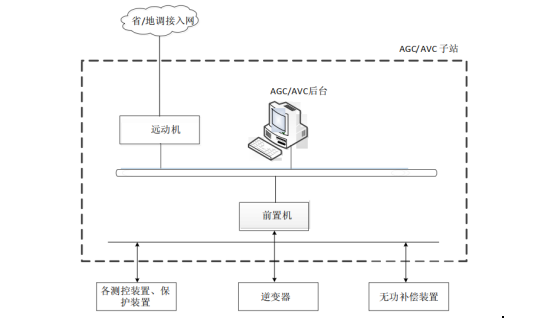

系統結構圖

光伏AVC和AGC主要作用 AVC光伏電壓無功自動調節
當前光伏電站高壓側母線電壓實際值和調度下發的目標值進行比較， 如果差值太大， AVC將自動調節逆變器的無功功率限值，實時補償無功或者吸收無功，實現將電壓追平到目標值附近。
AVC光伏有功功率自動調節
當前光伏電站發出的有功功率值和調度下發的目標值進行比較， 如果差值太大， AGC將自動調節逆變器的有功功率限值，實時將當前光伏電站發出的有功調整到目標值附近。 AGC控制對象為逆變器。

光伏AVC主要功能 ■能夠自動接收調度主站系統下發的調度計劃曲線，根據計算的可調裕度，優化分配逆變器組和SGV/SVC的無功功率，使整個電場的無功輸出或并網點電壓跟蹤調度的計劃曲線。
■具備人工設定、調度控制、預定曲線等不同的運行模式、具備切換功能。正常情況下采用調度控制模式，異常時可按照預先形成的預定曲線進行控制；
■向調度實時上傳當前AVC系統投入狀態、增力閉鎖、減力閉鎖狀態、運行模式、電場生產數據等信息；
■精確獲取調節裕度、控制策略算法合理、保障逆變器組少調、微調。
■為了保證在事故情況下電場具備快速調節能力，對電場動態無功補償裝置預留一定的調節容量，即電場額定運行時功率因數0.97（超前）～0.97（滯后）所確定的無功功率容量范圍。電場的無功電壓控制考慮了電場動態無功補償裝置與其他無功源的協調置換。
■能夠?qū)﹄妶?chǎng)無功調節變化率進行限制，具備逆變器組、無功補償裝置調節上限、調節下限、調節速率、調節時間間隔等約束條件限制、具備主變壓器分接頭單次調節檔位數、調節范圍及調節時間間隔約束限制。

光伏AVC主要特點 控制原理
視逆變器組、SVG/SVC等無功源為整體，實時計算無功損耗、變化率等安全約束，充分利用各無功源的響應時間差異，快速跟蹤調度控制目標
控制方式
遠方控制和就地控制，每種控制方式下均支持無功/電壓目標指令和無功/電壓計劃曲線功能
控制策略
提供多種無功源協調方式，用戶可根據定值配置選擇運行方式，無功源協調方式包括：逆變器自給模式、SVG/SVC單獨控制模式、SVG/SVC優先控制模式(無功置換)、逆變器優先控制模式
系統運行約束條件管理
根據系統運行場站的設備參數和性能要求、相關系統和設備運行信息以及系統自身運行狀態，在滿足安全運行約束條件要求下生成相關約束條件

光伏AGC主要功能 ■能夠自動接收調度主站系統下發的有功控制指令，根據計算的可調裕度，優化分配逆變器組的有功功率，使整個電場的有功出力，不超過調度指令值。
■具備人工設定、調度控制、預定曲線等不同的運行模式、具備切換功能。正常情況下采用調度控制模式，異常時可按照預先形成的預定曲線進行控制；
■向調度實時上傳當前AGC系統投入狀態、增力閉鎖、減力閉鎖狀態、運行模式、電場生產數據等信息；
■能夠?qū)﹄妶?chǎng)出力變化率進行限制，具備1分鐘、10分鐘調節速率設定能力，具備逆變器調節上限、調節下限、調節速率、調節時間間隔等約束條件限制，以防止功率變化波動較大時對逆變器組和電網的影響。
■精確獲取調節裕度、控制策略算法合理、保障逆變器組少調、微調。

光伏AGC主要特點 控制原理
AGC子站進行目標指令有效性判斷后，實時進行有功損耗計算和安全約束調節判斷，并綜合考慮逆變器運行狀況，進行目標指令的合理分配，使逆變器組以最小調節頻度快速跟蹤調度目標指令；
控制方式
遠方控制和就地控制，兩種控制方式下均支持目標負荷指令和計劃曲線功能。
控制策略
根據各個逆變器的上升裕度和下降裕度制定有功分配策略，在滿足快速響應目標指令的前提下，使參與調節的逆變器組頻度最小，延長逆變器使用壽命。
樣板逆變器功能
用戶可指定若干臺逆變器處于自由發電狀態，不參與調節。樣板逆變器運行狀況做為有功調節參考標桿，同時便于用戶進行限電量統計。
系統運行約束條件管理
根據系統運行場站的設備參數和性能要求、相關系統和設備運行信息以及系統自身運行狀態，在滿足安全運行約束條件要求下生成相關約束條件。
